測量規格

排水系統

水深

溫度

電導率EC

量程

燈芯底部 0至61 mm，儲液室頂部 61至100 mm

0 至 10,000 mm

-40℃至 +60℃

0-120 dS/m

分辨率

0.2mm

1mm

0.1℃

0.001 dS/m

準確

±1.4 mm

20 °C 時滿量程的 ±0.25%

±1℃

±0.01dS/m 或 ±10%( 取較大值 )

通信規范

輸出

DDI 串行或 SDI-12 通信協議

數據記錄器兼容性

METER ZL6 數據記錄儀和任何能夠?qū)崿F(xiàn) 4.0 至 15.0 VDC 電源和串行或 SDI-12 通信的數據采集系統

物理規格

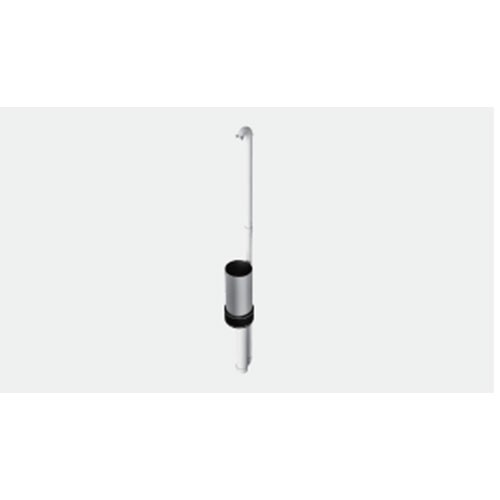

G3 排水量計尺寸

質量：20.0 千克（44.0 磅），不銹鋼 DCT14.0 千克（31.0 磅），帶 PVC DCT

DCT 尺寸

長度：62.5 厘米（24.6 英寸）

內徑：25.4 厘米（10.0 英寸）

外徑：26.4 厘米（10.4 英寸）

寬度：3.3 厘米（1.3 英寸）

容積室尺寸

長度：81.3 厘米（32.0 英寸）

外徑：11.5 厘米（4.5 英寸）

通道管尺寸

長度：180.0 厘米（70.9 英寸）

外徑：6.0 厘米（2.4 英寸）

材料：附表 40 PVC

傳感器尺寸

長度：9.0 厘米（3.5 英寸）

直徑：3.4 厘米（1.3 英寸）

取樣管尺寸

長度：3.0 米（118.1 英寸）標準，可定制長度

外徑：6.0毫米（0.24英寸）

材料：聚乙烯

工作溫度范圍

最低溫度： 0 °C

最高溫度： 60 °C

注意： 如果凍結在冰中，壓力傳感器可能會損壞或損壞。如果水溫可能低于 0 °C （32 °F），請移除傳感器。。

電纜長度

10.0 m （標準）

20.0 m

40.0 m （最大）

電纜直徑

6 毫米（0.25 英寸），最小護套為 0.80 毫米（0.031 英寸）

連接器類型

立體聲插頭連接器或剝線和鍍錫線

立體聲插頭連接器直徑

6毫米（0.24英寸）

導體規格

20 AWG/21 AWG 排水線

電氣和定時特性

電源電壓接地

最小值：4.0 V

典型：NA

最大值：15.0 V

數字輸入電壓（邏輯高電平）

最小值：2.8 V

典型值：3.6 V

最大值：5.0 V

數字輸入電壓（邏輯低電平）

最小值：-0.3 V

典型值：0.0 V

最大值：0.8 V

數字輸出電壓（邏輯高電平）

最低：NA

典型值：3.6 V

最大：NA

電源線轉換速率

最小值：1.0 V/ms

典型：NA

最大：NA

電流消耗（測量期間）

最小值：0.5 mA

典型值：4.0 mA

最大：8.0 mA

電流消耗（睡眠時）

最低：NA

典型值：0.4 mA

最大值：0.0 mA

啟動時間（DDI串行）

最小值：52 ms

典型：NA

最大值：100 ms

啟動時間 （SDI-12）

最低：NA

典型值：700 ms

最大值：750 ms

啟動時間（SDI-12，DDI串行禁用）

最低：NA

典型值：175 ms

最大值：200 ms

測量持續時間

最低：NA

典型值：450 ms

最大值：600 ms

合規

EM ISO/IEC 17050：2010（CE標志）
