用途：
憑借數十年植物科學研究的經驗而設計出的PlantScreen植物表型成像分析系統，可用于高通量植物表型監測、植物構架量化以及在自然環境、溫室和野外條件下高精度控制測量。
PlantScreen植物表型成像分析系統整合了葉綠素熒光動力學成像、植物形態學和RGB真彩3D成像、植物熱成像、植物高光譜成像、植物近紅外成像、自動條形碼識別管理、植物圖像控制軟件和植物表型數據分析等系統，通過外接傳感器和軟件系統可測量光合有效輻射、空氣溫濕度、CO2、風速等環境因子，用于植物高通量表型成像分析測量、植物脅迫響應分析測量、植物生長分析測量、植物生態毒理學研究、性狀識別及植物生理生態分析研究等。
特點：
專業定制，根據用戶實驗需求量身定制；
測量參數多樣，有熱成像、RGB成像、葉綠素熒光成像、高光譜成像、近紅外成像等全方位測量參數；
適用于多種類型的研究對象，擬南芥、水稻、小麥、玉米等；
成像面積大，單幅成像達40cm x40cm；

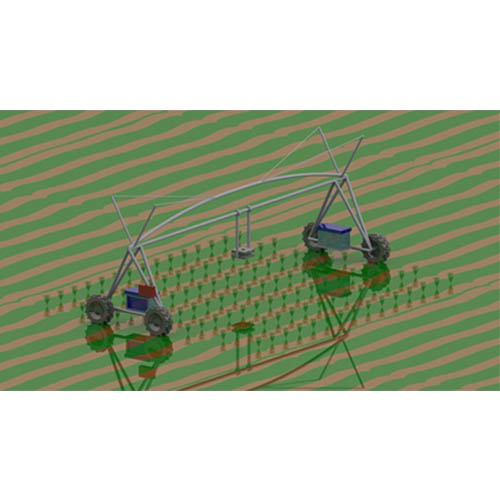

成像分析平臺尺寸大，寬10m，高度可調至2.5m，樣帶軌跡長度100m；
可外接環境氣象因子傳感器，綜合分析環境因素的影響；
用戶可編輯測量程序（protocols），滿足特殊實驗需求。
技術規格：
系統主體 | |
成像分析平臺 | 寬10m，高度可調，最大2.5m，可沿10m寬樣帶移動成像，樣帶軌跡長度100m |
外接傳感器 | 外接傳感器和軟件可采集PAR、CO2、空氣溫濕度、風速 |
GPS | 帶GPS定位系統 |
實驗程序 | 預設常用實驗程序（Protocols），用戶可自定義、編輯實驗程序 |
葉綠素熒光成像系統 | |
測量和計算的參數 | Fo, Fm, Fv, Fo’, Fm’, Fv’, Ft, Fv/Fm, Fv’/Fm’, Phi_PSII, NPQ, qN, qP, Rfd等幾十個葉綠素熒光參數 |
成像面積 | 40cm x 40cm |
測量光 | 橙色620nm |
光化學 | 橙色和白色雙色光 |
飽和光 | 白色或藍色，最大光強3600μmol.m-2 .s-1 |
鏡頭 | 分辨率1024 x 768像素，7位濾波輪 |
RGB成像 | |
測量參數 | 葉面積、植物緊實度、葉片周長、偏心率、葉圓度、葉寬指數、葉片細長度SOL、植物圓直徑、凸包面積、植物質心、節間距、生長高度、植物三維最大高度和寬度、相對生長速率、葉傾角、節葉片數量、其他用于植物適合度估算的顏色定量分級、綠度指數 |
成像位置 | 頂部及側面全方位成像 |
分辨率 | 500萬像素 |
高光譜成像 | |
測量參數 | 歸一化指數、簡單比值指數、改進的葉綠素吸收反射指數、最優化土壤調整植被指數、綠度指數、改進的葉綠素吸收反射指數、轉換類胡蘿卜素指數、三角植被指數、ZMI指數、簡單比值色素指數、歸一化脫鎂作用指數、光化學植被反射指數、歸一化葉綠素指數、Carter指數、Lichtenthaler指數、SIPI指數、Gitelson-Merzlyak指數 |
光譜范圍 | 380-1000nm |
光源 | LED，光強50-1000μmol/m2s |
熱成像 | |
分辨率 | 640x480nm |
溫度范圍 | 20-120°C |
靈敏度 | NETD<0.05°C@30°C/50mK |
成像面積 | 35x35cm |
近紅外成像 | |
波長范圍 | 1450-1600nm |
RGB成像 葉綠素熒光成像 高光譜成像
近紅外成像 熱成像 控制軟件
產地：捷克
